Eventuri Siyah Karbon Intake Kit – BMW M5 F10

Eventuri BMW F10 M5 Black Carbon Intake System, 4.4 litre çift turbolu S63TU V8 motorunun hava akışı kısıtlamasını azaltmak ve hava iletimini iyileştirmek için tasarlanmıştır. Dyno testleri, hava akışı analizi ve hız optimizasyonuyla geliştirilen sistem; fabrika intake muhafazalarını ve dalgalı esnek giriş bağlantılarını çift prepreg karbon fiber Venturi filtre muhafazaları, rijit karbon intake boruları, önden scoop ve akış deflektörü düzeniyle değiştirir. Her bileşen, ön panjurdan turbo girişlerine kadar hava akış yolunu iyileştirmek ve motor bölmesindeki ısıtılmış havaya maruziyeti yönetmek üzere tasarlanmıştır.

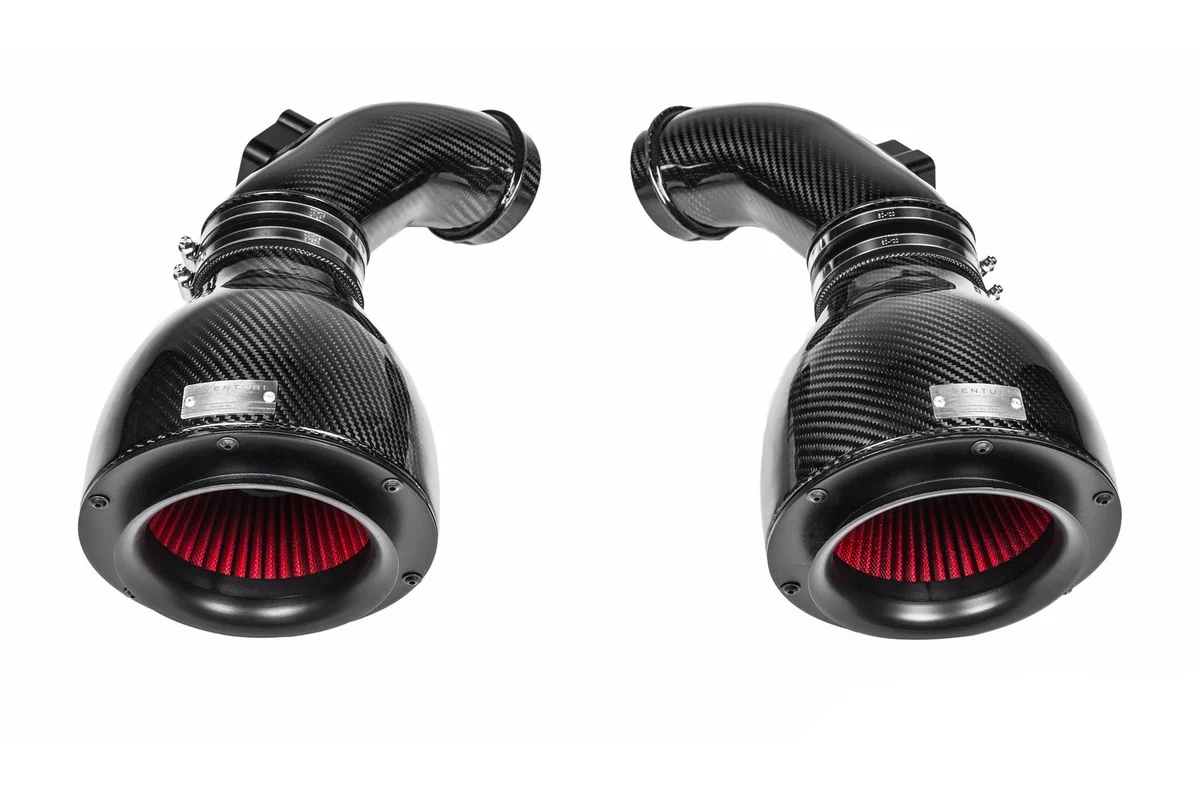

Sistemin merkezinde, her biri ters monte edilmiş yüksek akışlı çift konili filtre ve alüminyum giriş kapağı içeren iki Eventuri Venturi filtre muhafazası bulunur. Karbon muhafazalar, filtreden çıkışa doğru kesit alanını kademeli olarak daraltarak intake borularına pürüzsüz bir geçiş sağlar. Bu geometri, hava hızını artırırken hava yönünde ve kesit alanında ani değişiklikleri sınırlamak üzere tasarlanmıştır; böylece intake yolundaki kısıtlamayı azaltır.

Eventuri, fabrika dalgalı esnek giriş bağlantılarının yerine sol ve sağ taraf için özel karbon fiber intake boruları geliştirmiştir. %100 prepreg karbon fiberden üretilen her boru, CNC ile işlenmiş alüminyum MAF sensör bağlantısı içerir ve sensör montaj bölgesinde dairesel iç kesitini korur. Bu tasarım, geleneksel sensör montaj bağlantılarıyla ilişkili iç deformasyonu ve ani geçişleri önleyerek fabrika turbo girişi bağlantılarına doğru tutarlı bir hava geçişi sağlar.

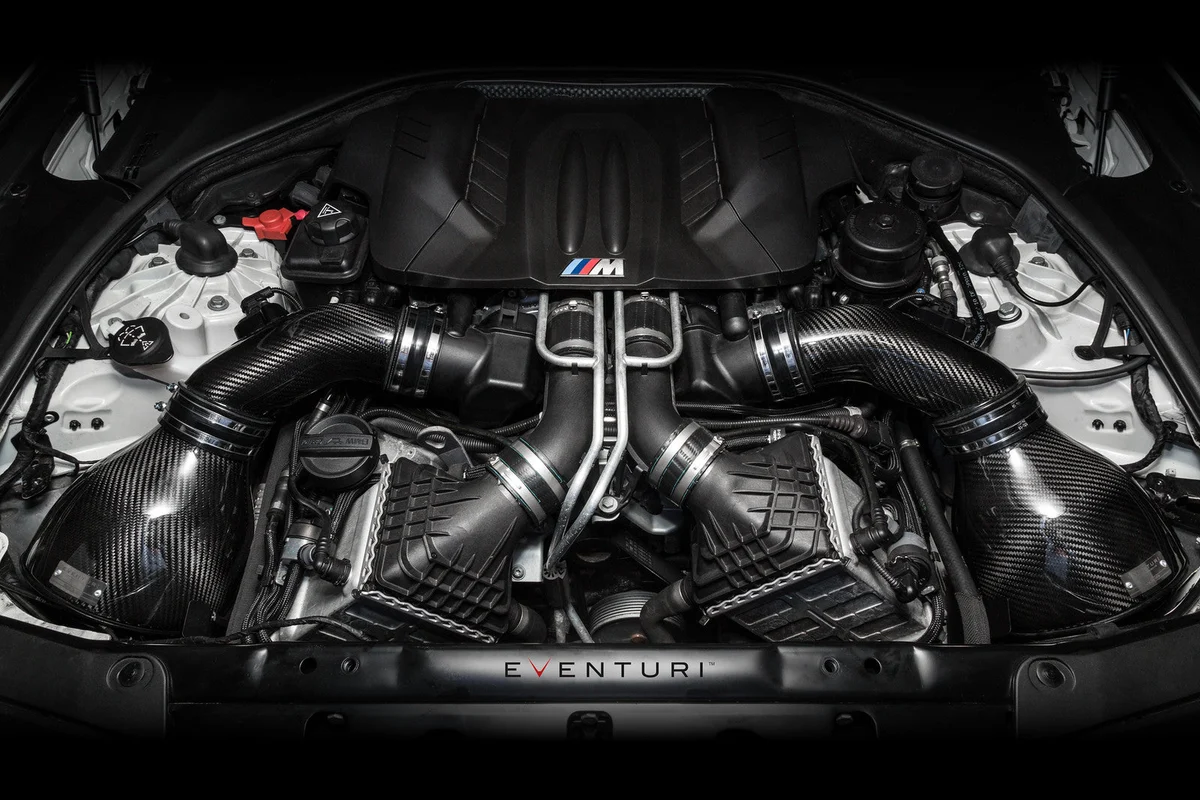

Karbon giriş boruları, filtre muhafazalarına doğrudan bağlanarak filtreleme elemanları ile turbo girişleri arasında sürekli bir intake yolu oluşturur. Pürüzsüz iç geometrisi, orijinal esnek boruların kıvrımlı kesitlerini ortadan kaldırır; bu kesitler ek direnç ve hava akışı bozulmalarına neden olabilir. Bu kısıtlamaların azaltılmasıyla sistem, özellikle hava akış talebi motor devri ve yük ile arttığında turboşarjlara hava iletimi verimliliğini artırmayı hedefler.

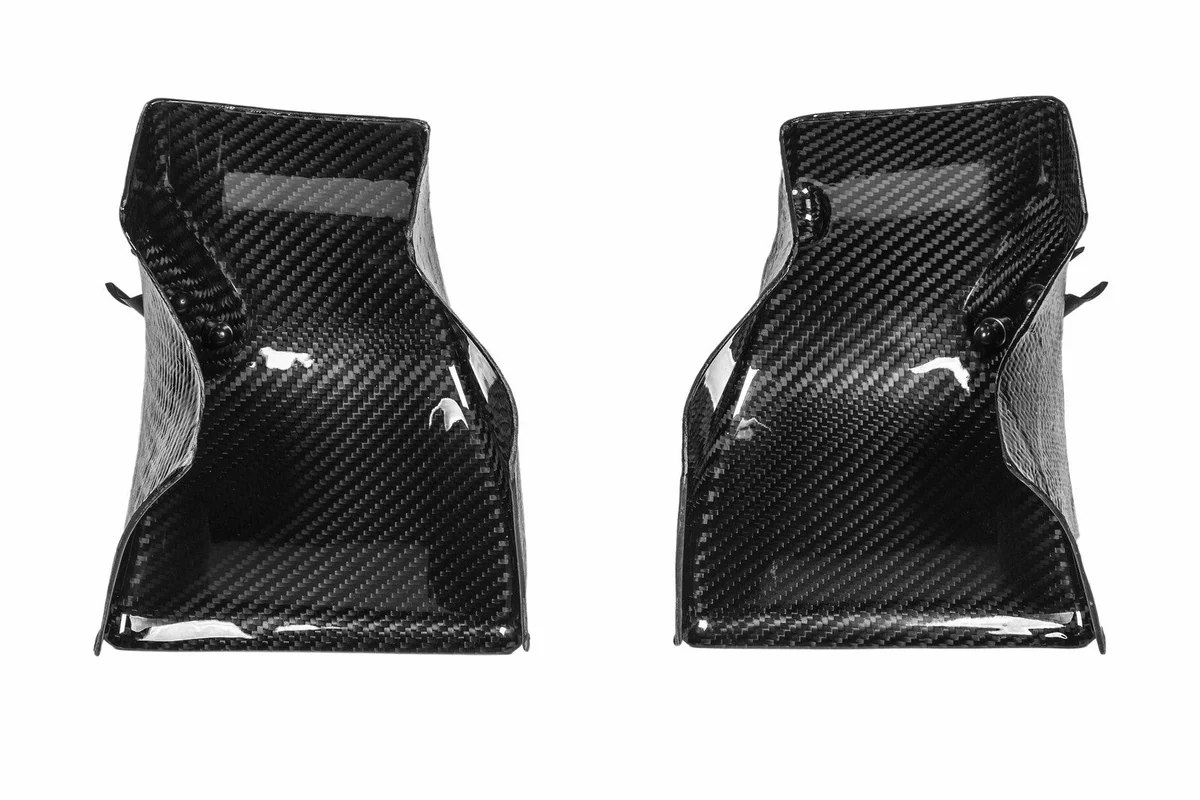

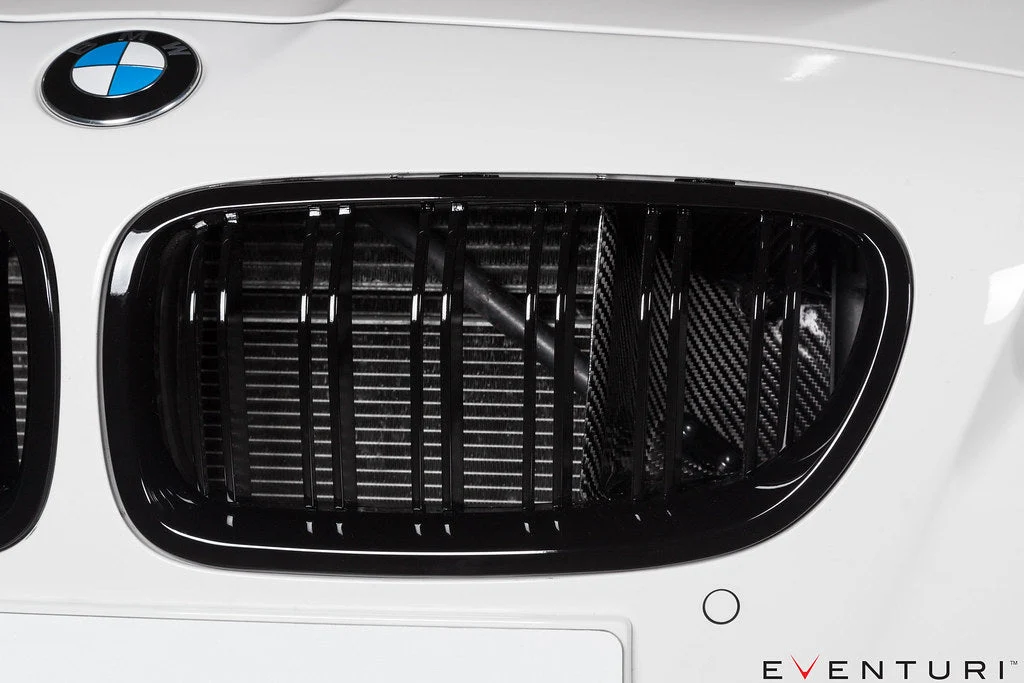

Filtrelere ayrı bir dış hava beslemesi sağlamak için Eventuri, fabrika kanal açıklıklarından ön panjurlara doğru uzanan iki karbon fiber ön scoop geliştirmiştir. Düz scoop tasarımlarının aksine Eventuri bileşenleri panjur açıklıklarının konturlarını takip eder ve gelen havayı fabrika kanallarına yönlendirmek için sürekli kavisli yüzeyler içerir. Bu geometri, ani hava akışı sapmasını en aza indirmek ve intake düzeneklerine yönlendirilen ortam havası miktarını artırmak üzere tasarlanmıştır.

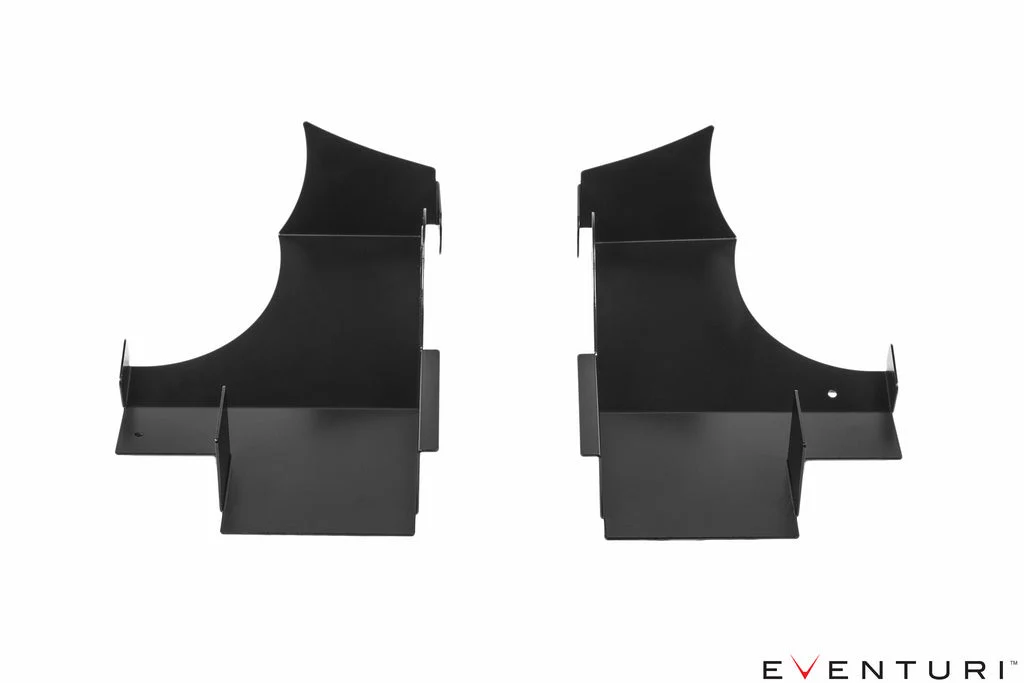

Termal yönetim, akış deflektörü entegre iki lazer kesim alüminyum kalkanla sağlanır. Venturi filtre muhafazalarının açıklıkları bu deflektörlerin içine yerleştirilmiştir; ön scoop'lar ve fabrika kanallarından gelen hava filtrelere yönlendirilir. Kalkanlar ayrıca filtre açıklıklarını çevredeki motor bölmesi ısısından ayırmaya ve intake alanının hemen çevresindeki ısınmış havayı uzaklaştırmaya yardımcı olur.

Ön scoop'lar, fabrika kanalları ve alüminyum akış deflektörleri, soğuk hava beslemesinin koordineli bir düzenlemesi olarak birlikte çalışır. Filtreleri tamamen kapalı hava kutularına hapsetmek yerine Eventuri, dikkatle konumlandırılmış filtre açıklıklarını ve yönlü hava akışı yönetimini kullanarak ortam havasını sağlarken motor bölmesi sıcaklıklarına maruziyeti sınırlar.

Kapsamlı geliştirme; dyno testleri, maksimum hava hızı değerlendirmesi ve Venturi muhafazaları ile intake borularının optimizasyonunu içermiştir. Ortaya çıkan intake mimarisi, turboşarjların öncesindeki direnci azaltmak ve gaz tepkisini geliştirmek üzere tasarlanmıştır. Revize edilmiş filtreleme ve giriş düzenlemesi, özellikle turbo hava akış talebi arttıkça hızlanma sırasında daha belirgin bir emiş sesi de üretir.

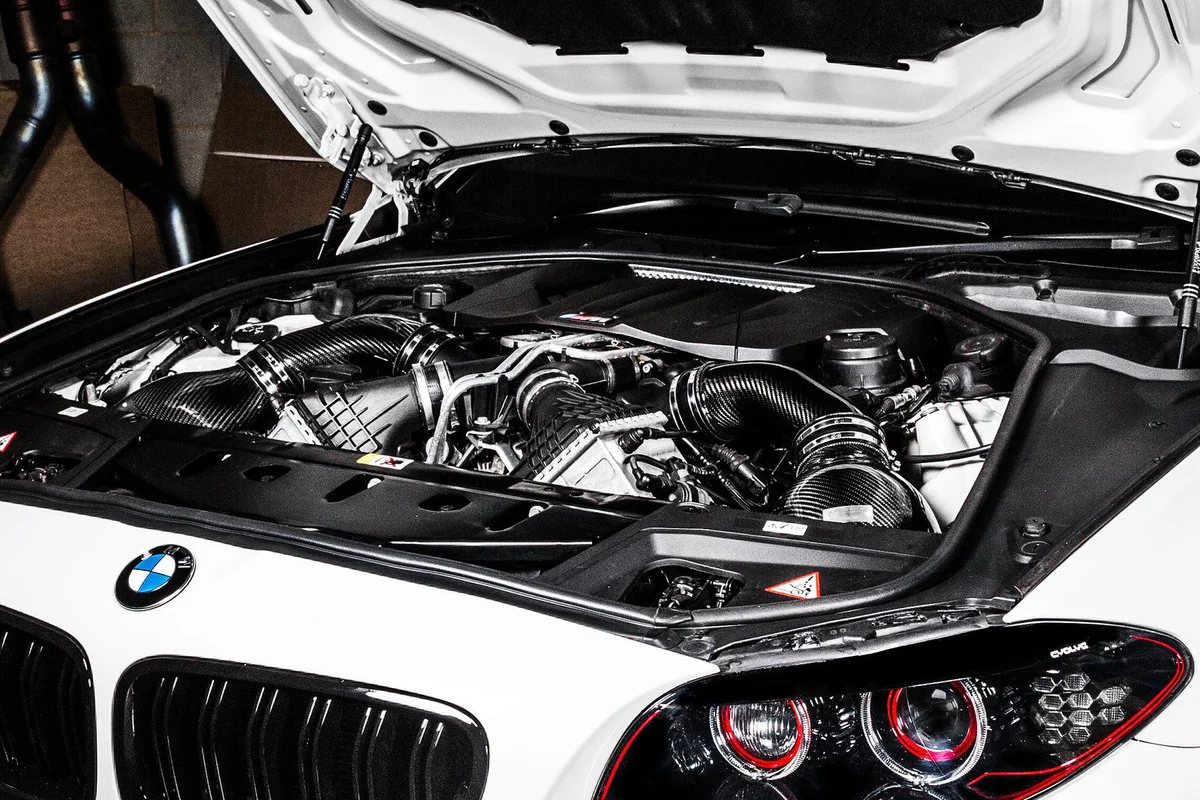

Tüm birincil karbon bileşenler, yüksek parlaklıkta siyah bir yüzeyle prepreg karbon fiberden üretilmiştir. Uygulamaya özel silikon kaplinler ve BMW spesifikasyonlu hortum kelepçeleri, intake düzenekleri ile fabrika turbo girişi donanımı arasındaki bağlantıları tamamlar. Eksiksiz sistem, BMW F10 M5 S63TU motorunun paketleme ve hava akışı gereksinimlerine özel olarak geliştirilmiştir.

Ürün Detayları

• 4.4 litre çift turbolu S63TU V8 motorlu BMW F10 M5 için tasarlanmıştır
• İki adet Eventuri karbon fiber Venturi filtre muhafazası
• %100 prepreg yüksek parlaklıkta siyah karbon fiber yapı
• İki adet ters monte edilmiş yüksek akışlı çift konili hava filtresi
• Hava girişini filtre muhafazalarına yönlendiren iki adet alüminyum giriş kapağı
• Sol taraf prepreg karbon fiber intake borusu, entegre MAF sensör bağlantısıyla
• Sağ taraf prepreg karbon fiber intake borusu, entegre MAF sensör bağlantısıyla
• CNC ile işlenmiş alüminyum MAF sensör montaj bağlantıları
• MAF sensör bölgelerinde korunan dairesel iç intake borusu geometrisi
• Fabrika dalgalı esnek giriş borularının yerini alır
• Panjur açıklıklarına uzanan iki adet karbon fiber ön hava scoop'u
• Sürekli kavisli scoop geometrisi, ortam havası iletimini iyileştirmek için tasarlanmıştır
• Entegre akış deflektörlü iki adet lazer kesim alüminyum ısı kalkanı
• Kontrollü soğuk hava beslemesi için deflektörlerin içinde konumlandırılmış filtre açıklıkları
• BMW spesifikasyonlu hortum kelepçeleriyle yüksek kaliteli silikon kaplinler
• Dyno testi ve hava akışı optimizasyonuyla geliştirilmiştir
• Yedek filtreler: İki (2) adet Eventuri Tip B 2. nesil filtre, EVE-661-G2-FTR
• Ürün kodu (SKU): EVE-F10M5-CF-INT
